에어포일베어링

비접촉방식의 무급유식 에어포일 베어링 고속 회전 시 축과 베어링 사이에 형성되는 공기 막(Hydrodynamic Pressure)을 활용하여 베어링에 의한 진동과 소음의 발생이 매우 낮습니다.
구조가 간단하며, 오일 공급장치 등 부가장치가 필요 없고, 회전 시 축과의 마찰이 없는 비접촉 방식 구현으로 에너지 효율을 극대화하였습니다.

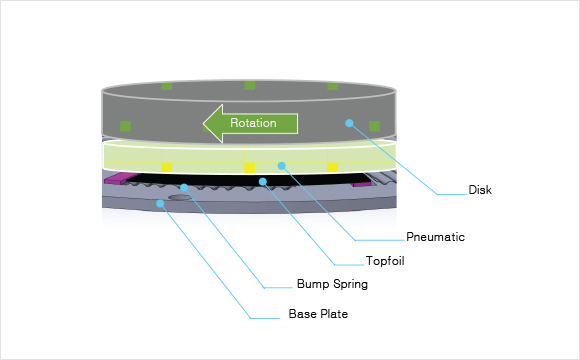

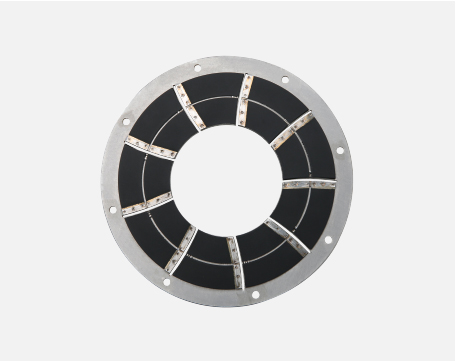

Trust Beaing

Thrust Bearing은 축이 회전을 하게 되면 Bearing과 Disk 사이의 공기 유동으로 압축 공기 막이 생성되며, 생성된 공기 막이 윤할 작용을 수행하여 기계적인 마찰 없이 동작함으로 고속회전이 가능하고 효율이 높습니다.

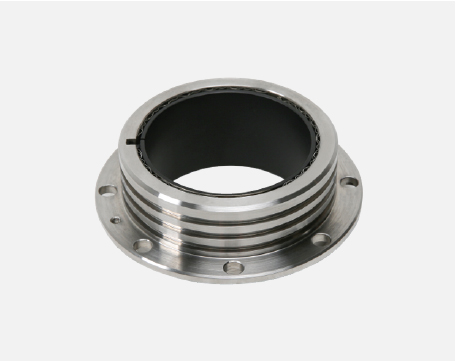

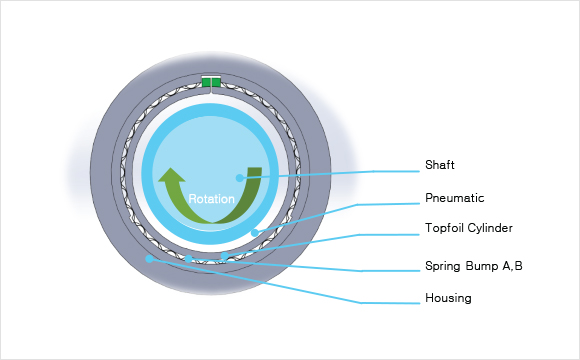

Radial Beaing

Radial Bearing은 축이 회전을 하게 되면 Bearing과 Shaft 사이의 공기 막이 형성되고 그 사이에는 동압이 발생 되어 축을 부양하게 합니다. 회전속도의 증가에 따라 동압은 커지고 지지력이 증가되어 비 접촉 고속 회전을 하게 되며 생성된 공기 막은 윤활과 냉각 역할을 합니다.
